振動電機的應用及運動形式

發布時間：2011-12-20 11:40:32 作 者：大漢機械

    振動電機可產生圓形、橢圓形、直線形、復合形運動方式。

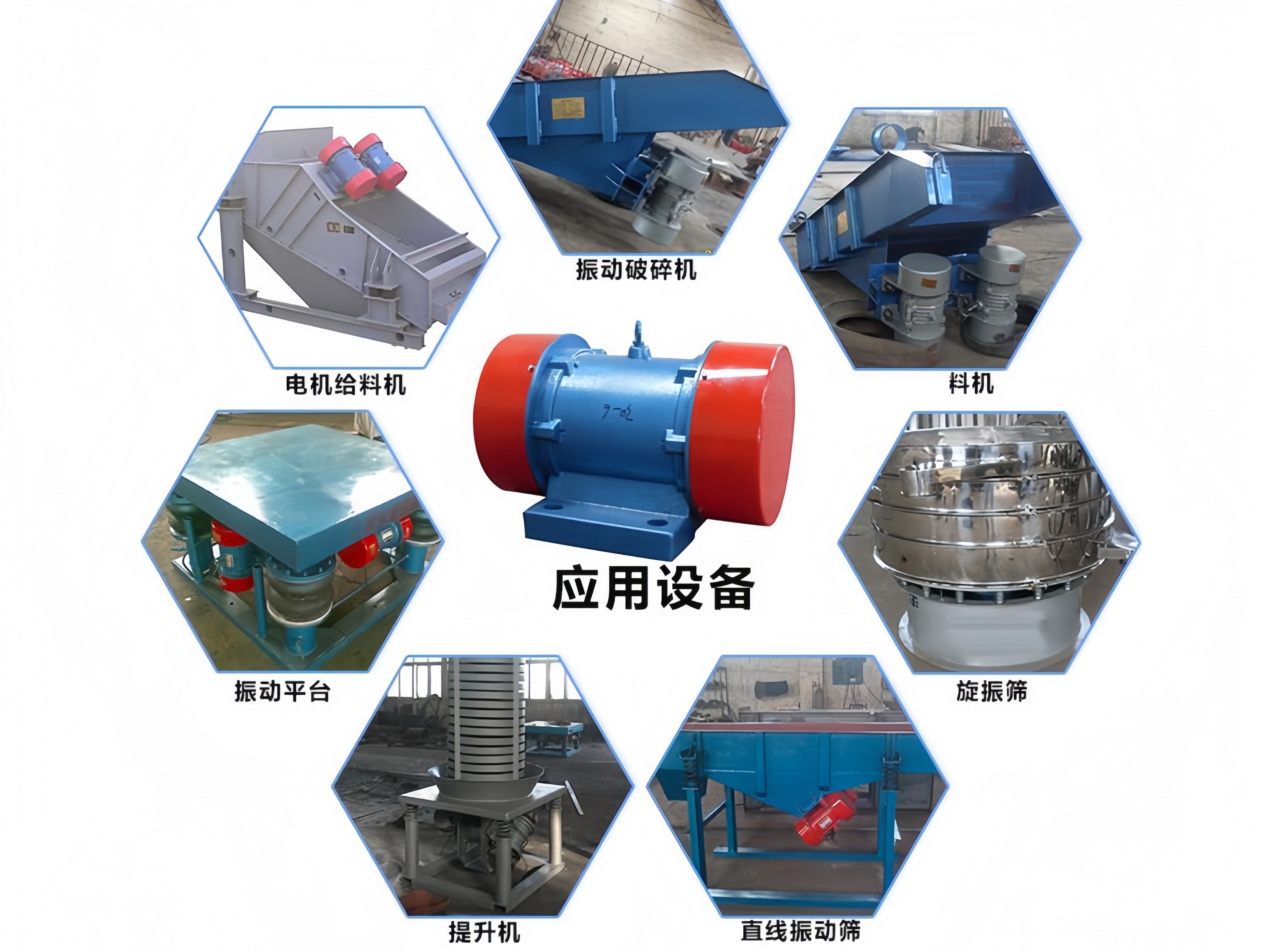

　　振動機械設備一向利用振動電機作為簡單可靠而有效的動力。振動電機在振動機體上不同的安裝組合形式，可產生不同的振動軌跡，從而有效完成各種作業。

　　直線型振動：振動體(振動箱體和物料)的振動軌跡在水平面及垂直面上的投影都是直線者，其振動形式稱為直線型振動。此類型的振動篩即被稱為直線振動篩或直線篩。將兩臺相同型號的振動電機安裝在振動設備機體上，使兩個振動電機轉軸處于互相平行的位置，運行時兩臺振動電機轉向相反，則兩臺振動電機運轉必然同步，機體產生直線型振動。

　　圓或橢圓振動：振動體的振動軌跡在水平面上的投影是一條直線，而在垂直面上的投影為一圓或橢圓者，其振動形式稱為圓或橢圓型振動。此類振動篩即被稱為圓振動篩或圓振篩。通常將一臺振動電機安裝在振動機械的機體上，即可產生這種運動。圓形或橢圓形振動發生在與振動電機轉軸相垂直的平面上，其形式則看振動電機與整機重心的相對位置而定。

　　復合振動：振動體的振動是由兩組激振系統產生的，其振動形式稱為復合振動。一般有雙頻復合型及雙幅復合型兩種形式。某些特殊性能的振動篩分設備，使用兩臺不同型號不同轉速的振動電機，分裝于篩分設備的受料端和出料端，使受料端呈現大振幅低頻率的振動，同時出料端呈現小振幅高頻率的振動，篩分設備的中部重疊兩種振動，使篩分設備起到更有效的篩分作用。

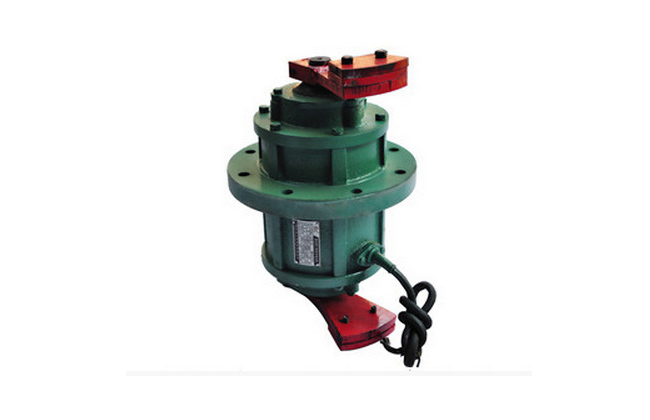

　　旋振動：振動體的振動軌跡在水平面上的投影是一圓或橢圓，其振動形式稱為旋振動。此類振動篩即被稱為旋振篩。旋振動又可分為平旋型振動、渦旋型振動和復旋型振動三種形式。當振動體的振動軌跡在垂直面上的投影為一水平直線者，其振動形式稱為平旋型振動；當振動體的軌跡在垂直面上的投影為一斜直線者，其振動形式稱為渦旋型振動；當振動體的振動軌跡在垂直面上的投影為一圓或橢圓者，其振動形式稱為復旋型振動。通常由立式振動電機激振的振動設備產生旋振動，其振動形式則看立式振動電機兩端激振塊的夾角而定。也可將兩臺底腳安裝型振動電機分裝于振動設備兩側，使其轉軸呈一設定的角度，則振動設備也將產生旋振動。
