振動電機激振力的調整方法

發布時間：2011-12-20 11:39:09 作 者：大漢機械

振動電機出廠時激振力均調至100%，需海運時（出口）激振力調至0%。使用時按下列步驟進行調節：　

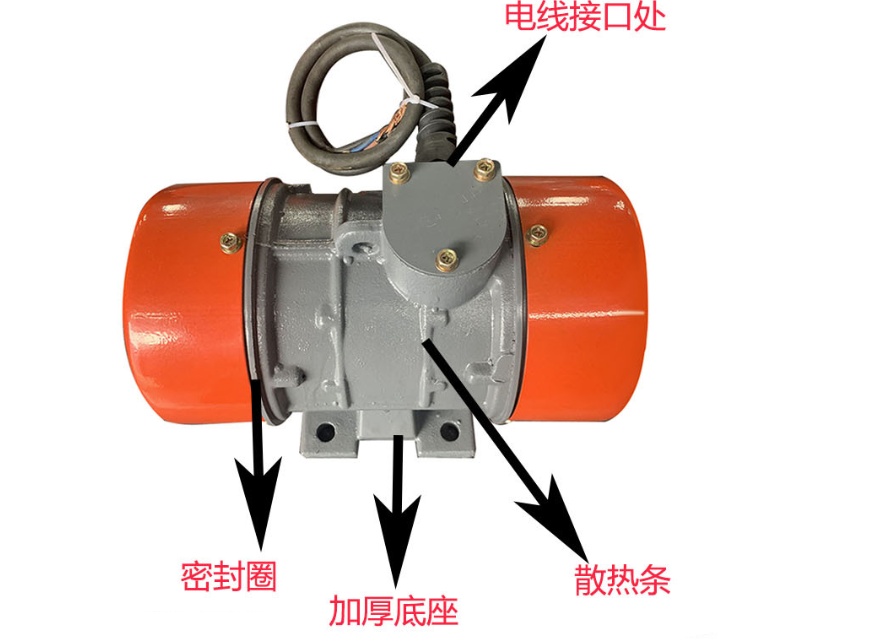

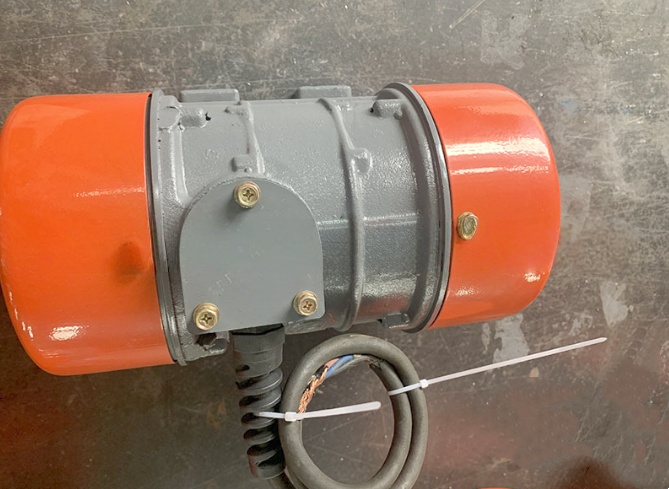

1、 臥式振動電機：　
（1）、放松防護罩緊固螺釘，拆下兩端防護罩；　
（2）、激振力小于MV50-2，MV50-4，MV50-6，MV30-8的振動電機（不包含此四種規格），外偏心塊為可調塊，表面裝有標明大激振力百分?jǐn)?shù)的標尺，內偏心塊為固定塊，均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線。旋松兩側外偏心塊壓緊螺栓，兩側外偏心塊同向轉動，使軸上刻線對準外偏心塊上的激振力標尺刻線，調至所需激振力，擰緊外偏心塊壓緊螺栓，裝上防護罩；　
（3）激振力大于或等于MV50-2，MV50-4，MV50-6，MV30-8的振動電機（包含此四種規格），外偏心塊為固定塊，用鍵固定在轉軸上，不能轉動。內偏心塊為可調塊，外表面裝有標明大激振力百分?jǐn)?shù)的標尺，使用緊固螺栓壓緊在電機轉軸上。旋松兩側內偏心塊壓緊螺栓，兩側內偏心塊同向轉動，使內偏心塊上的激振力標尺刻線對準外偏心塊上的開縫，調至所需激振力，擰緊內偏心塊壓緊螺栓，裝上防護罩；　
注意：除特殊應用情況外，振動電機轉軸兩端偏心塊的位置必須相對應，兩端偏心塊百分?jǐn)?shù)的設定必須相等，否則振動電機會產生巨大的錯向激振力，損傷電機的振動機械。
2、 立式振動電機：　
（1）、激振力的調節：卸下附加塊壓緊螺栓，通過增減附加塊的數量來調節激振力；
（2）、上、下偏心塊夾角的調節：上偏心塊為固定塊，下偏心塊為可調塊，均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線，下偏心塊外表面裝有標明旋轉角度的標尺，旋松下偏心塊壓緊螺栓，轉動下偏心塊，使下偏心塊上的角度標尺刻線對準轉軸基準刻線，調至所需角度，擰緊下偏心塊壓緊螺栓；如需調節上偏心塊角度，也可按相應方法調節。
      振動電機的出電纜由于要承受振動，所以應選用重型四芯電纜，在靠近電纜出口處不允許突然彎曲，要有一個大于電纜外徑8-9倍的彎曲半徑，再將電纜固定到靜止不動的機器或框架上。其距離大約為0.6米到0.9米。在固定電纜的卡子處應墊有柔軟的絕緣材料，以免磨擦損傷電纜。四芯電纜的接地線，一端與接線盒內的接地螺釘相連接，另一端必須可靠接地。小型號振動電機，機殼上沒有接線盒，使用重型三芯電纜直接從電機內部接線。在電機的底腳附近裝有接地螺釘，使用時必須可靠接地。
　　
注意：振動電機出線電纜為易損件，常因振動磨擦損傷，導致電機缺相運行，損壞電機。用戶應經常檢查電纜狀況，如有磨損應及時更換同型號電纜。
