產品介紹

臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力，臥式振動電機可以組合多種振動形式，如平旋式、渦旋式、組合直線式、組合長橢圓式、復合雙頻式、復合雙振幅式等。

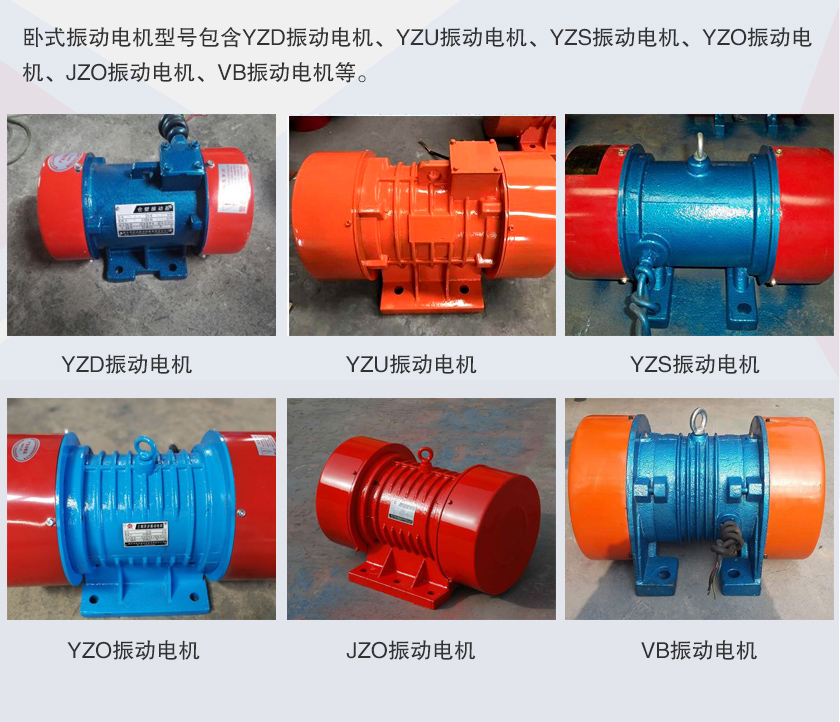

臥式振動電機型號包含YZD振動電機、YZU振動電機、YZS振動電機、YZO振動電機、JZO振動電機、VB振動電機等。

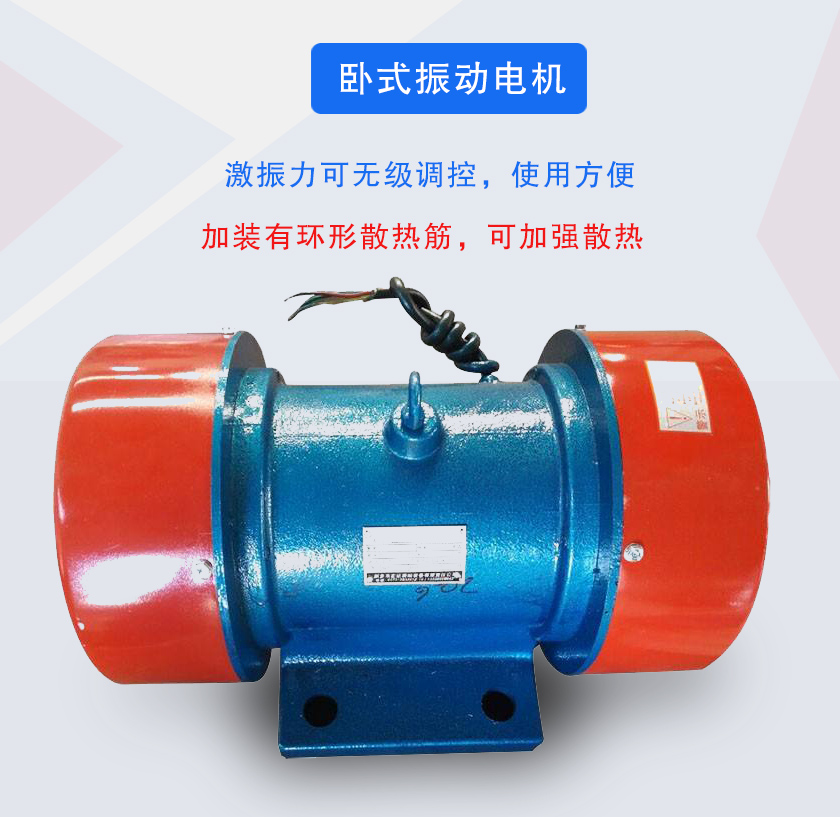

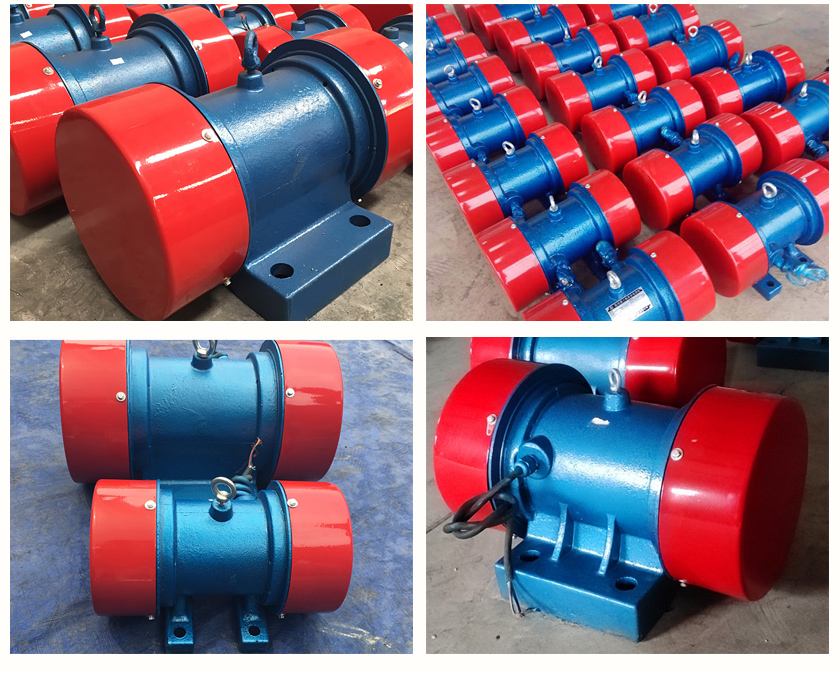

產品圖片

行業應用

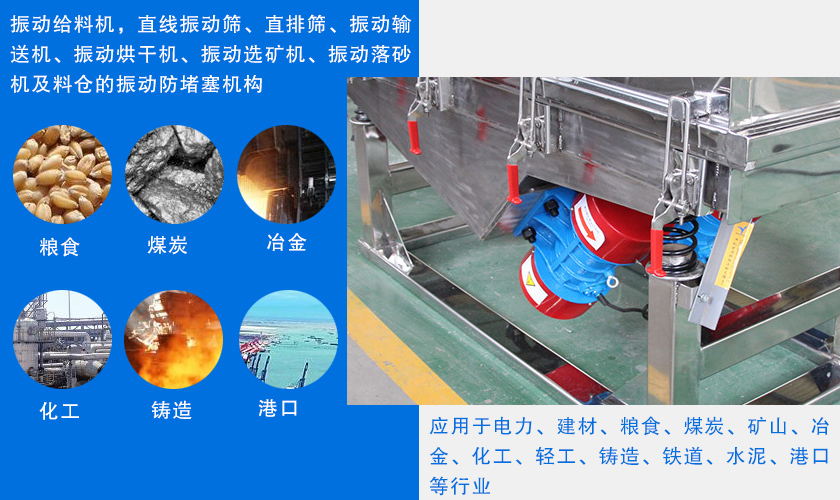

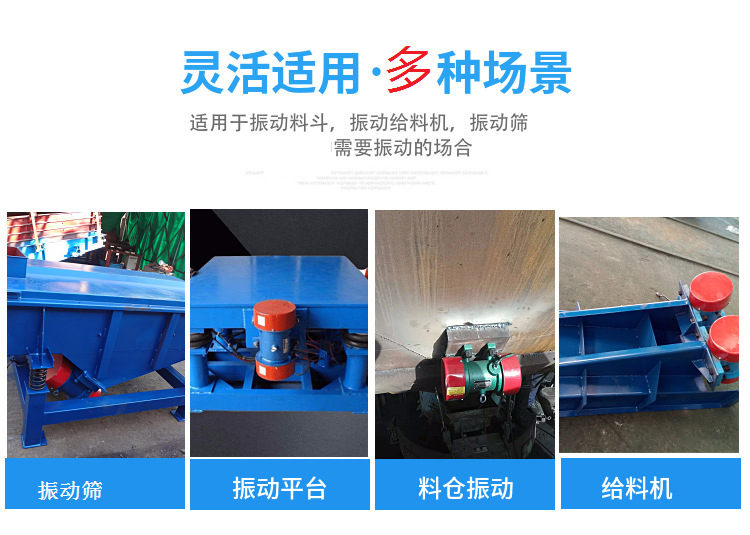

臥式振動電機廣泛應用于電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等行業的振動給料機，直線振動篩、直排篩、振動輸送機、振動烘干機、振動選礦機、振動落砂機及料倉的振動防堵塞機構等。

突出優勢

1、激振力可無級調控，使用方便。

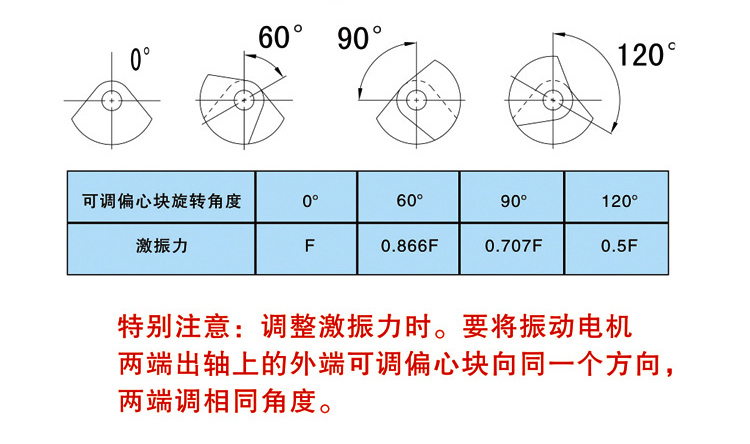

2、每端出軸均有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力。

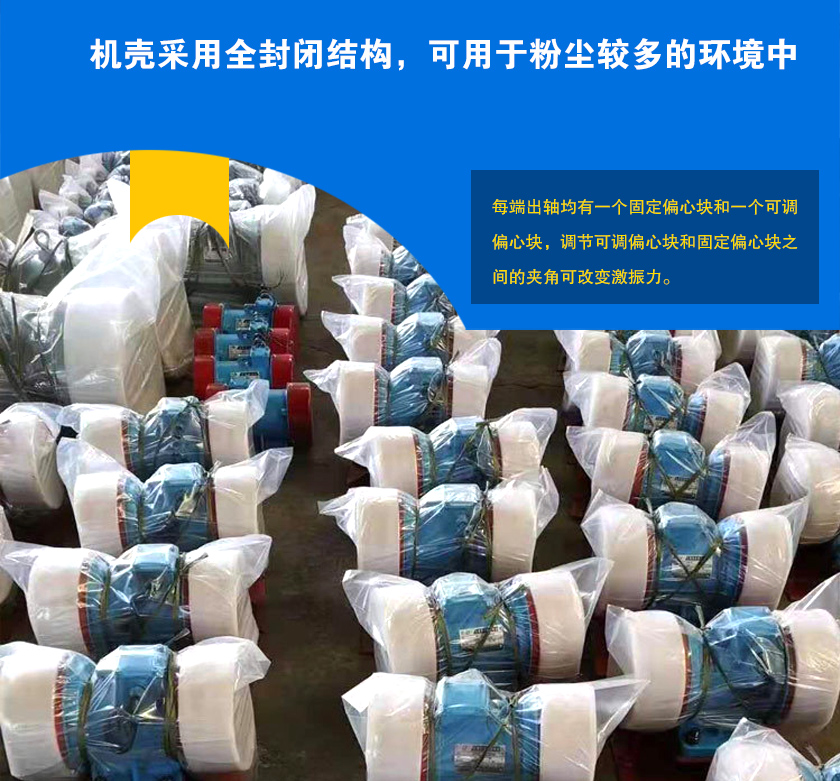

3、機殼采用全封閉結構，可用于粉塵較多的環境中。

4、加裝有環形散熱筋，可加強散熱。

5、重型耐振軸承，可承受強大的徑向載荷，使用壽命長。

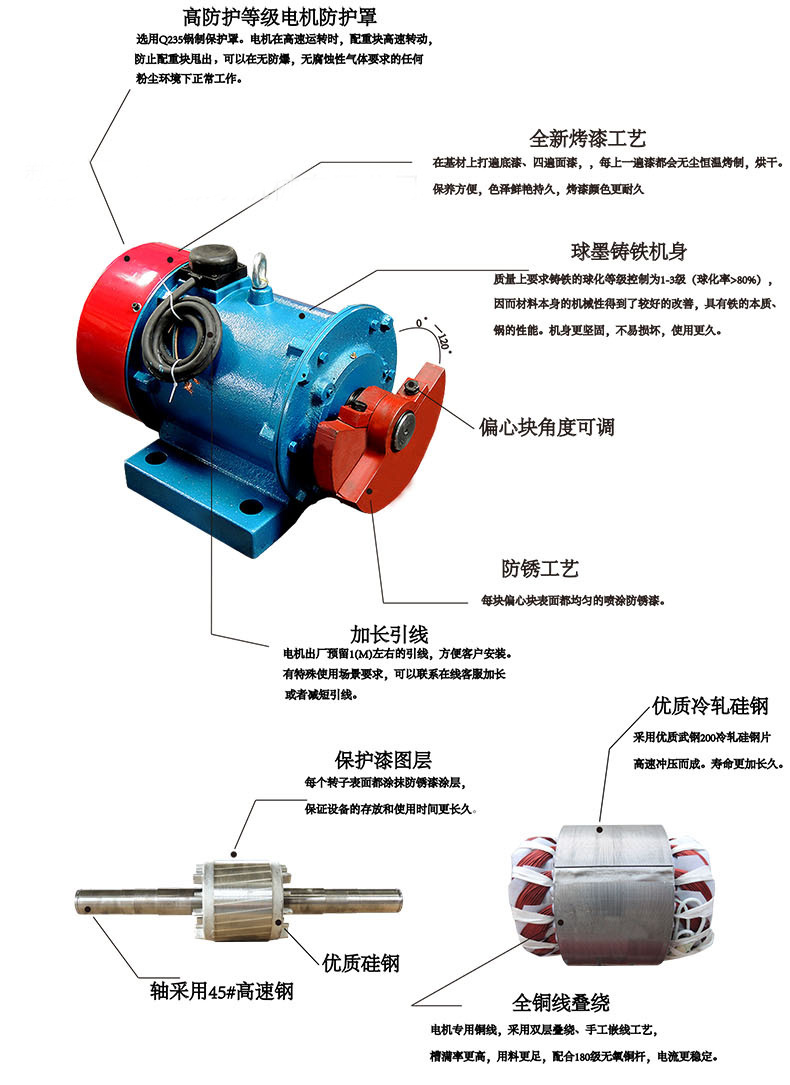

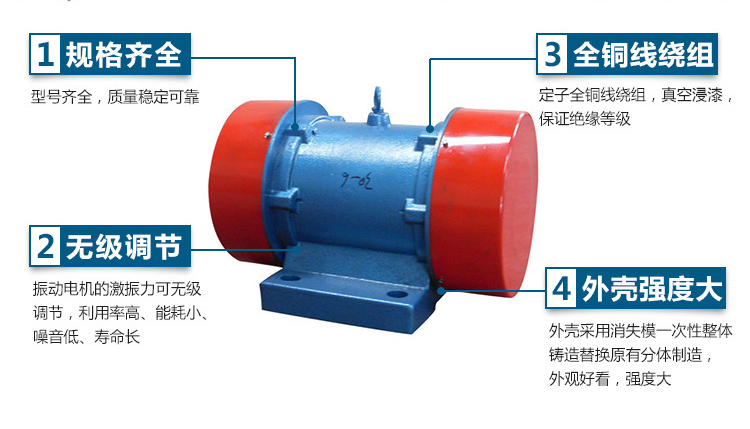

結構與細節

工作原理

臥式振動電機是動力源于振動源結合為一體的激振源，轉子兩端個安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。

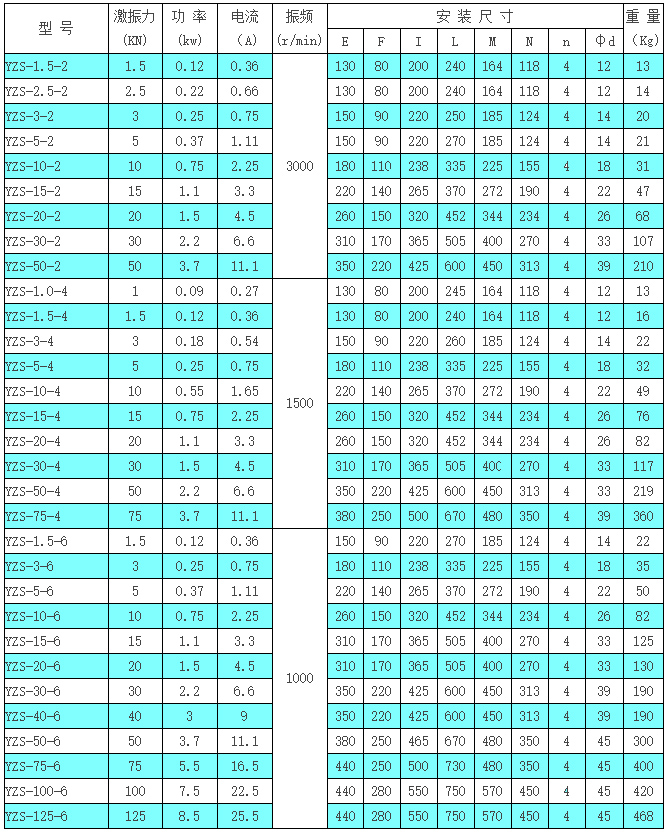

技術參數

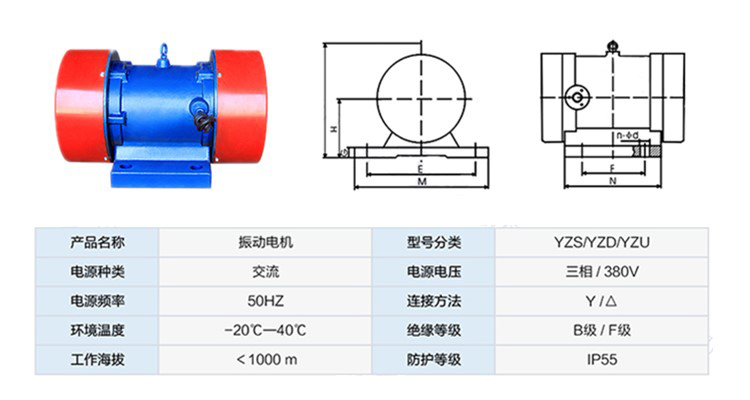

安裝尺寸

安裝方式

臥式振動電機分臥裝和豎裝兩種。 臥式振動電機從底腳輸出功率，振動電機的底腳安裝在振盤上，產生圍繞電機轉軸的旋轉離心激振力。臥式振動電機的底腳有兩種結構：一種是與端蓋連在一起的，另一種是與機殼連在一起的。臥式臥裝振動電機通常為雙軸承結構，豎裝振動電機為三軸承結構。
