水冷螺旋輸送機結構圖及工作原理

發布時間：2026-05-25 16:11:00 作 者：大漢機械

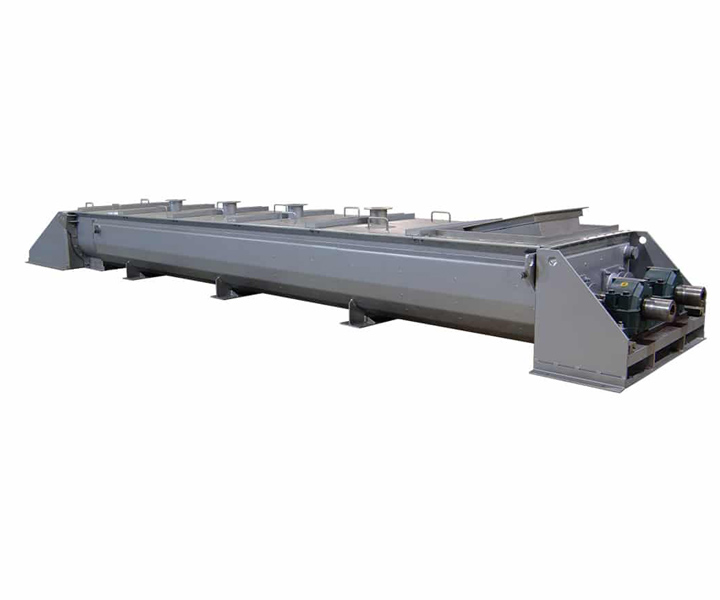

水冷螺旋輸送機是屬于具備降溫冷卻功能的輸送設備，在常規螺旋輸送結構基礎上增設水冷夾層，依托水循環換熱原理，輸送物料的同時完成控溫作業，整機密封性優異，既能避免粉塵外泄，也可減少熱量散失，可根據工況調整輸送速度與冷卻效率，設備可靈活適配水平、傾斜安裝方式，結構牢固運行平穩，其中進料溫度不能超過600°，避免設備主體材質融化。

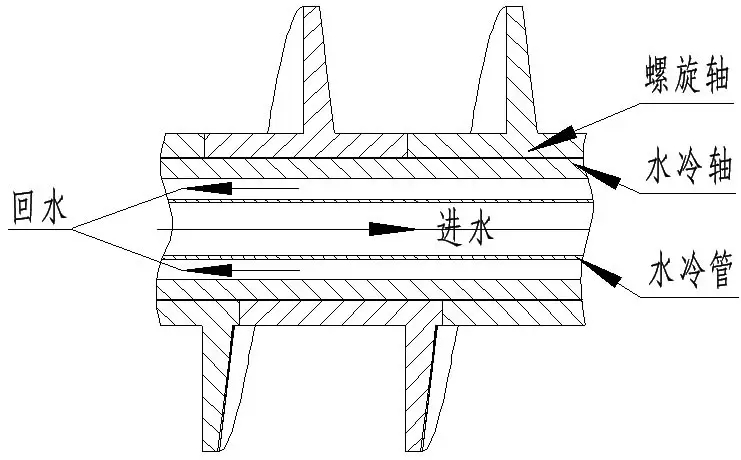

水冷螺旋輸送機結構圖

水冷螺旋輸送機主要由驅動裝置、螺旋軸、雙層殼體、進出料口及水循環管路組成。雙層筒壁形成密閉水冷腔，搭配輸水接口實現水體循環。內部螺旋葉片負責推送物料，機架起到穩固支撐作用，各部件相互配合，同步完成物料輸送與換熱降溫作業。

螺旋軸：采用耐高溫、耐磨材質，可單獨跟換，分體式螺旋葉片拆裝方便，且物料流動更為順暢，避免局部堆料。

水冷軸：為空心結構。

水冷管：用于水冷軸的循環冷卻。

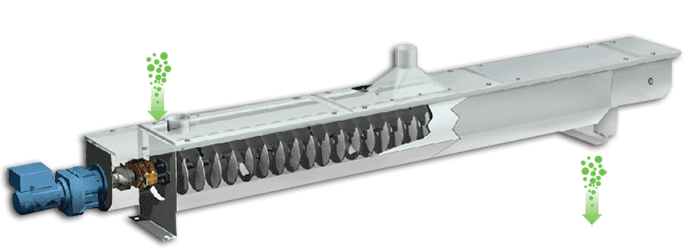

水冷螺旋輸送機工作原理

水冷螺旋輸送機結合物料輸送與水冷降溫雙重原理運作。設備運轉時，電機帶動內部螺旋葉片旋轉，依靠葉片推力推送粉狀、顆粒狀高溫物料勻速前移。機身筒壁設有中空水冷夾層，冷卻水持續循環通入夾層內部，與筒內高溫物料形成熱量交換。物料行進過程中熱量不斷被水體吸收帶走，逐步實現降溫冷卻。
