產品介紹

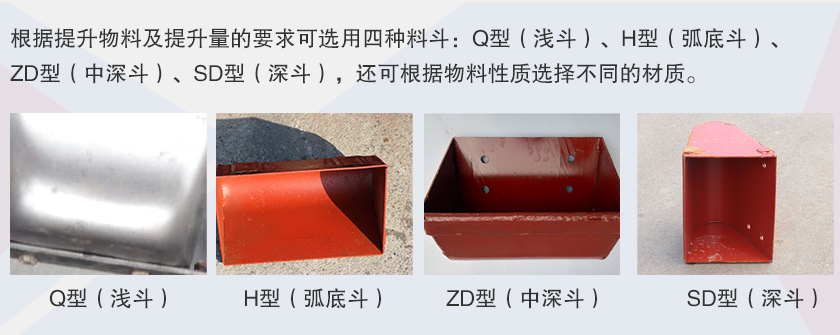

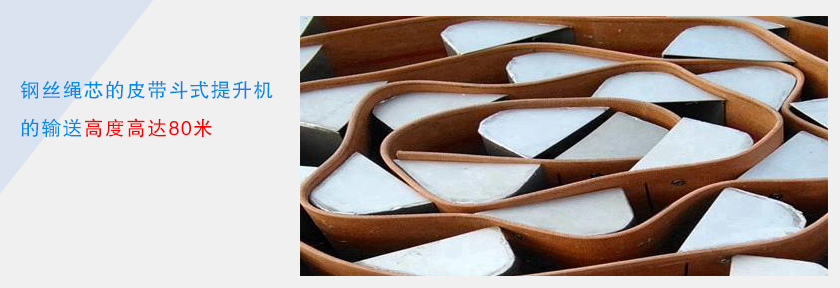

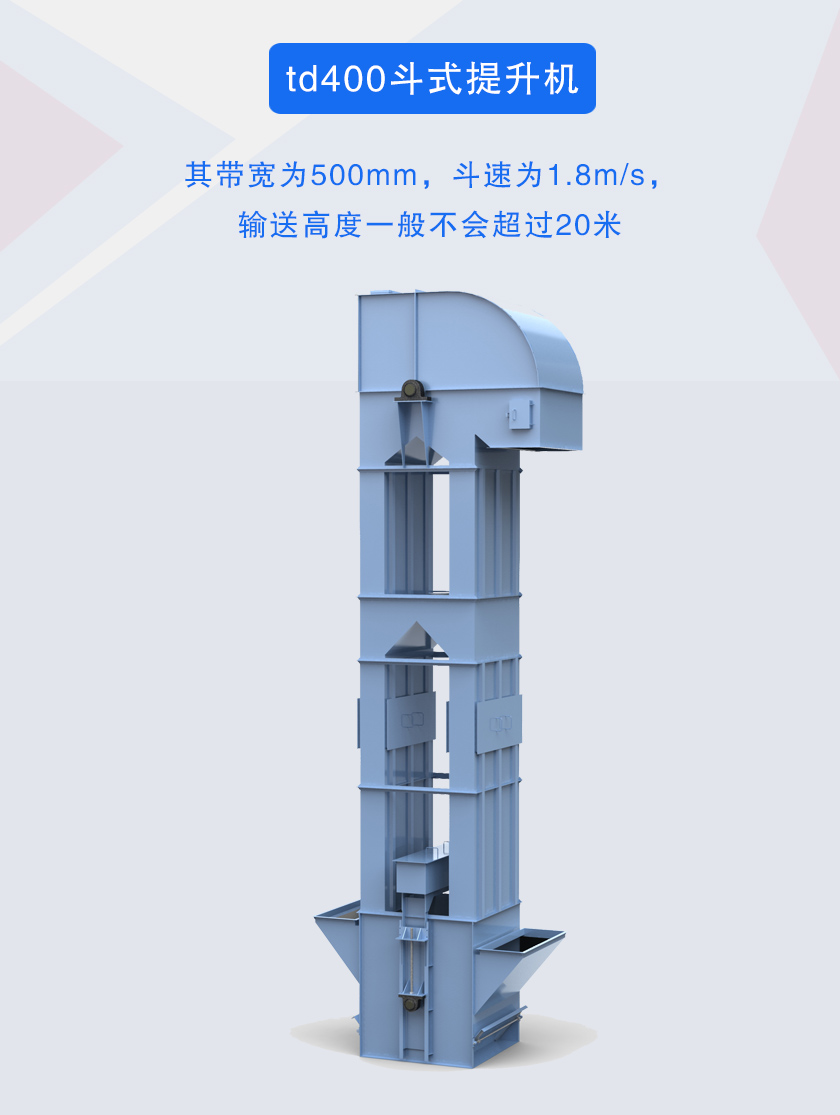

td400斗式提升機斗寬為400mm的一種斗式提升機，采用橡膠帶作為其傳動部分，其帶寬為500mm，斗速為1.8m/s，普通皮帶的斗式提升機正常輸送高度一般不會超過20米，鋼絲繩芯的皮帶斗式提升機的輸送高度高達80米。根據提升物料及提升量的要求可選用四種料斗：Q型（淺斗）、H型（弧底斗）、ZD型（中深斗）、SD型（深斗），還可根據物料性質選擇不同的材質。

應用行業

td400斗式提升機適用于垂直向上提升松散密度在ρ＜1.5t/m3的粉狀、顆粒狀及小塊狀的無磨琢性和半磨琢性的三轉干物料，如水泥、煤、碎礦石等。

突出優勢

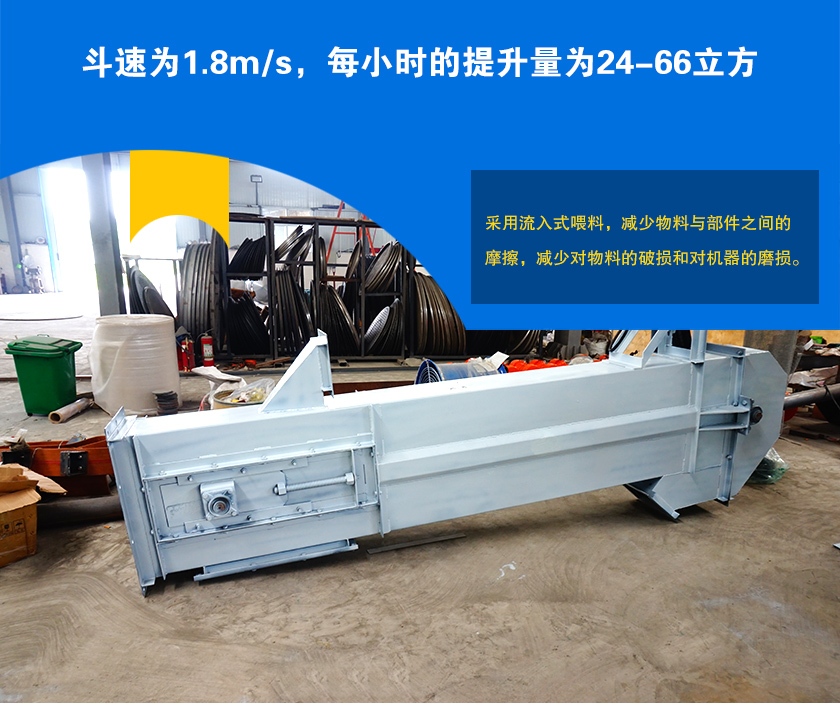

1、斗速為1.8m/s，每小時的提升量為24-66立方。

2、采用流入式喂料，減少物料與部件之間的摩擦，減少對物料的破損和對機器的磨損。

3、采用密封式輸送，能夠減少物料在提升過程中的粉塵污染。

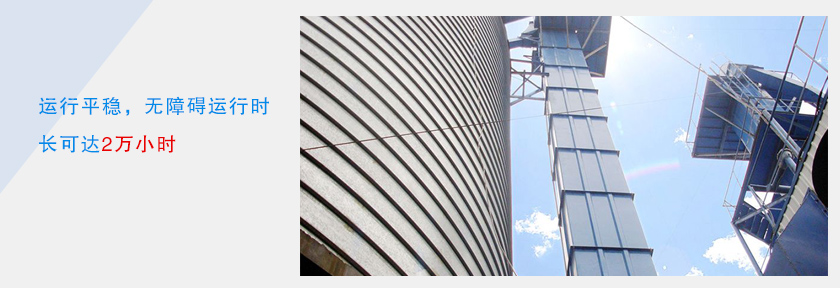

4、運行平穩，無障礙運行時長可達2萬小時。

細節與結構

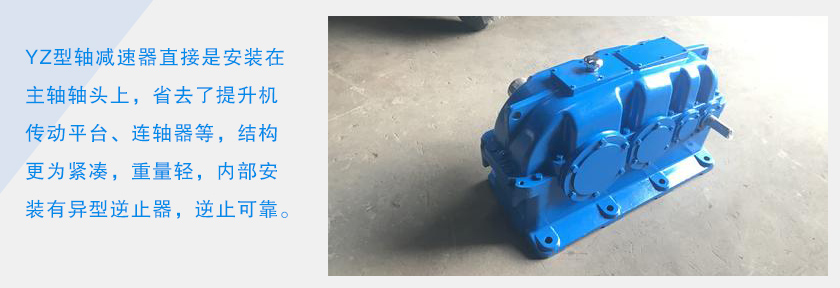

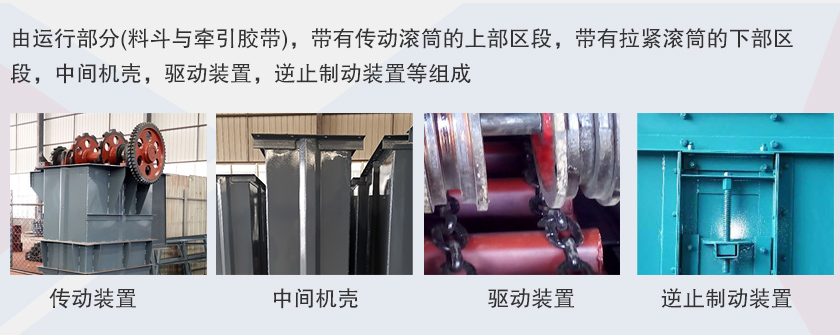

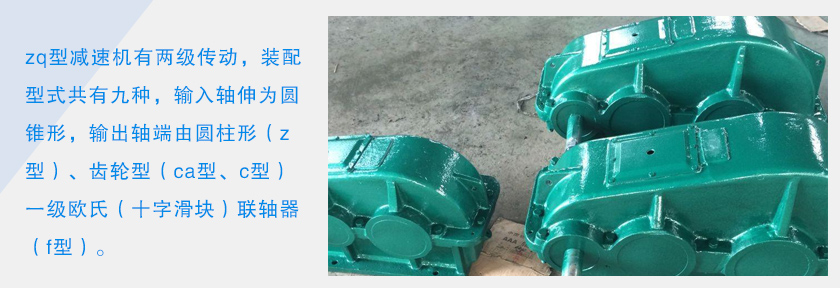

td400斗式提升機由運行部分(料斗與牽引膠帶)，帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成，傳動裝置有兩種形式，分別配有YZ型減速器、ZQ（或YY）型減速器，YZ型軸減速器直接是安裝在主軸軸頭上，省去了提升機傳動平臺、聯軸器等，結構更為緊湊，重量輕，內部安裝有異型逆止器，逆止可靠。

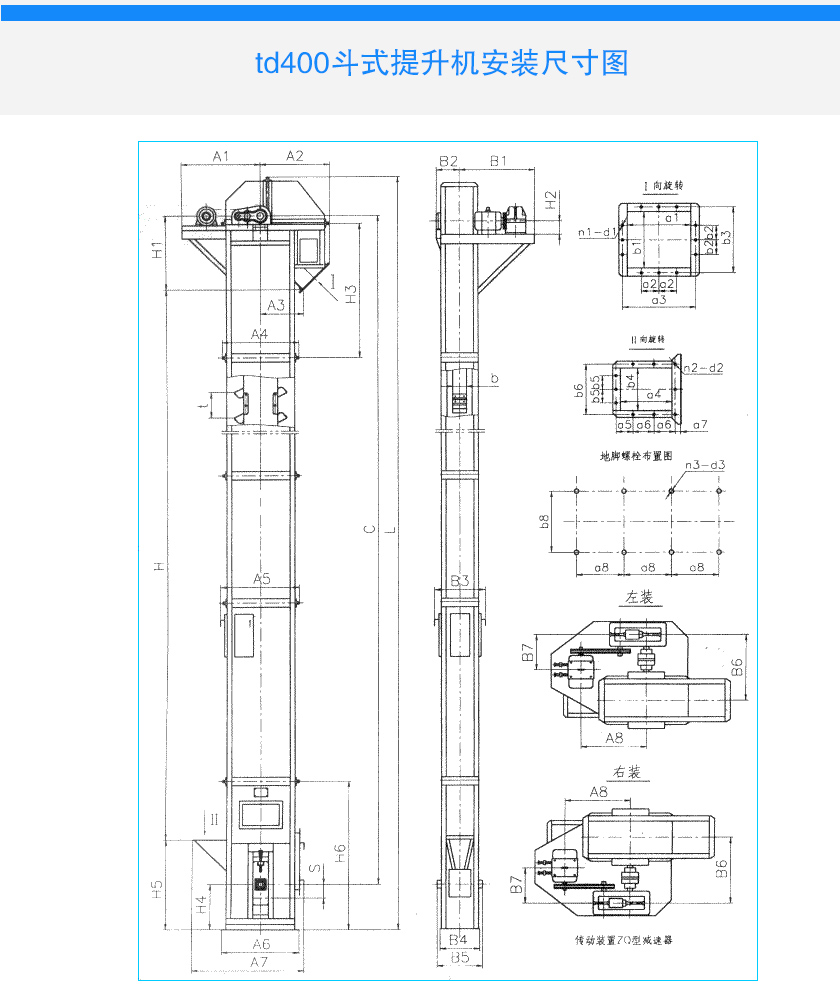

td400斗式提升機安裝尺寸圖

工作原理

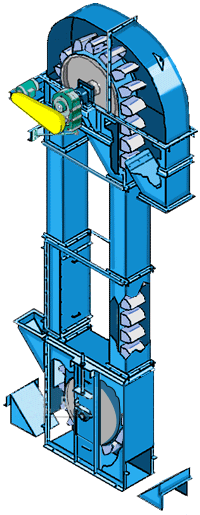

td斗式提升機牽引件為橡膠帶，料斗以一定的間隔固定在橡膠帶上，橡膠帶分別繞過提升機頭部和底部的滾筒，構成具有上升有載分支和下降無載分支的閉合環形系統；工作時，布置在提升機頭部的驅動裝置通過頭部滾筒將動力傳給橡膠帶和料斗，物料從提升機底部的進料口進入料斗，料斗將物料提升至頭部的卸料口，在離心力和重力的共同作用下，料斗中的物料經卸料口卸出。

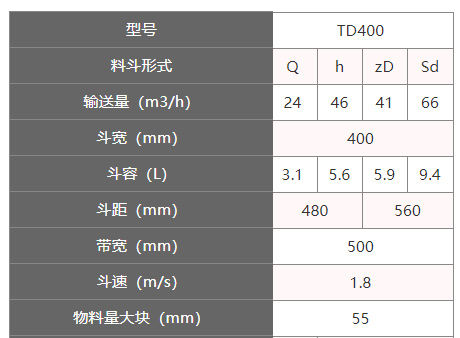

技術參數

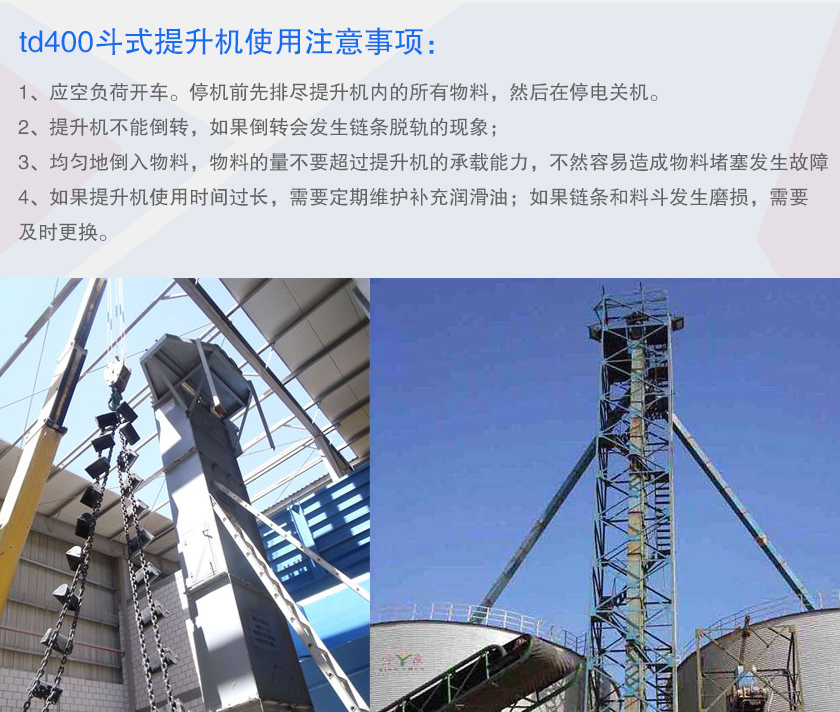

td400斗式提升機使用注意事項

1、應空負荷開車。停機前先排盡提升機內的所有物料，然后在停電關機。

2、提升機不能倒轉，如果倒轉會發生鏈條脫軌的現象；

3、均勻地倒入物料，物料的量不要超過提升機的承載能力，不然容易造成物料堵塞發生故障



4、如果提升機使用時間過長，需要定期維護補充潤滑油；如果鏈條和料斗發生磨損，需要及時
